拋物面功能讓使用者可以從光源中心來建構拋物面，所有從焦點發出的光線都會透過反射面成為準直光線。拋物面的焦距，大小都可透過參數設計和變更。應用於車燈，手電筒，雷達等所有以拋物面為基礎造型的產品。

使用者可以從雙焦點的位置來建構橢圓面，也可以輸入長短軸的半徑來建構，橢圓面的深淺、大小也都可以透過參數來進行快速的設計和變更。一般應用於相機或頭套燈等等需要內外焦點成像或配光的產品

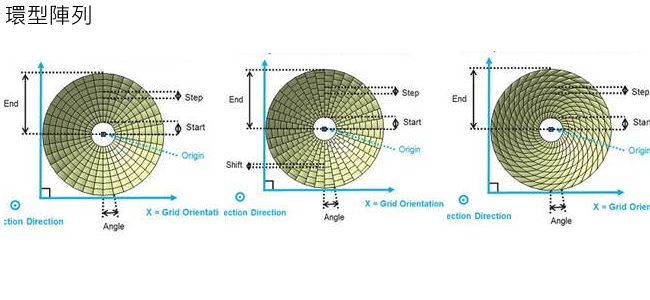

光學反射面可以讓使用者建構各種不同大小與形狀的反射片花樣。排列方式可分為環型、矩形和自訂草圖三種，表面結構的曲率可分成直接輸入曲率半徑、光型控制、截止線控制等。反射片的大小和切割的數量都可以用參數調整，以進行快速的設計和變更。

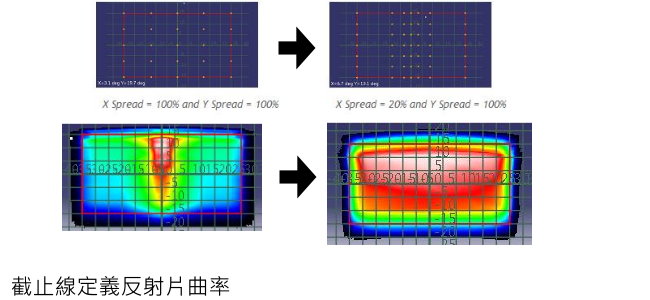

使用者可以輸入參數來定義光型的範圍，反射片就會自動調整曲率，讓焦點發出的光線能透過反射片打到目標的區域。

使用者可以用控制點來調整光型形狀，反射片就會自動調整曲率，讓焦點發出的光線能透過反射片打到目標的區域。

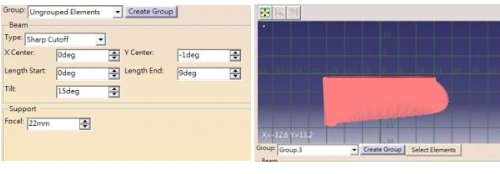

使用者可以輸入參數畫出截止線，反射片就會自動調整曲率，讓焦點發出的光線能透過反射片打到目標區域，而不會超過截止線的範圍。
