CAA SV5的V12版本新增 OSD 模組
車燈照明相關設計過程中常有許多反射片或是lens上的光學結構，是經由CATIA V5 CAD特徵建構進行建構，如果希望能考慮幾何光學光跡作用效果就需要自行開發其他工具輔助。
在SPEOS V12新版本中心開發了具有光學理論計算基礎的CAD特徵建構功能OSD，讓光學工程師可以快速建構基於幾何光運算基礎所建構的多樣光學特徵結構。並藉由建構的曲面特徵將光源產生之光跡反射至需要的目標區域。

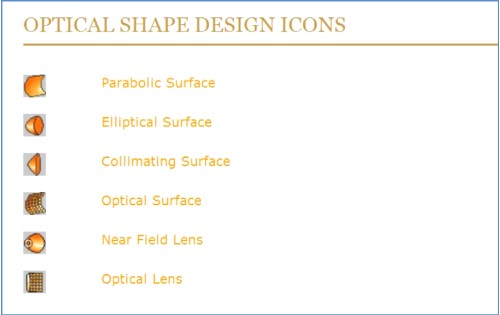

OSD模塊中目前有所橢圓面、拋物面、準直光學面、TIR透鏡及常用光學曲面、透鏡，讓「光學設計開發」與「分析模擬」於同一平台「畢其功於一役」。

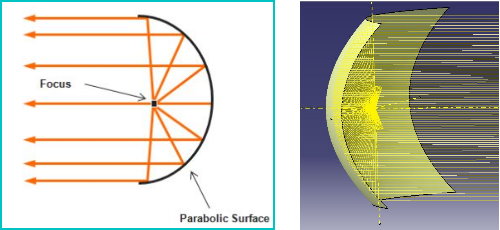

拋物曲面【Parabolic Surface】
此拋物面指令被設計用來讓每條從光源中心(焦點)發散出來的光，經由拋物面鏡面反射後可與其光軸平行。

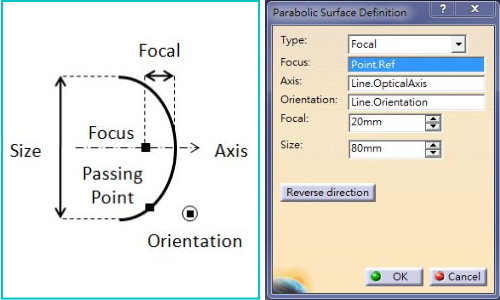

【透過參數對話視窗輸入各參數，可簡單快速建構曲面】
橢圓曲面【Elliptical Surface】

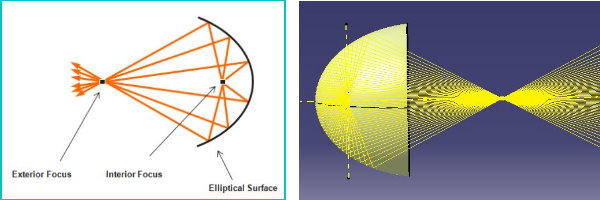

橢圓曲面可被建構來讓每條來自於光源中心(內部焦點)的光線經由鏡面反射後聚焦於外部焦點。

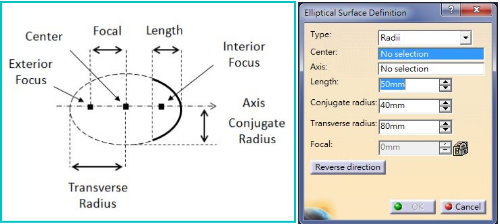

【透過參數對話視窗輸入各參數，可簡單快速建構曲面】

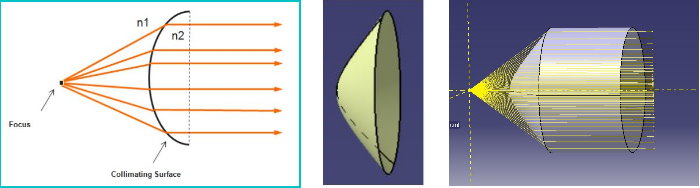

準直曲面【Collimating Surface】
此曲面指令可讓您輕易建構一準直曲面，由該曲面成型之透鏡可讓發自光源中心(焦點)的部分光線穿透該曲面後，折射為與該透鏡光軸平行光線。

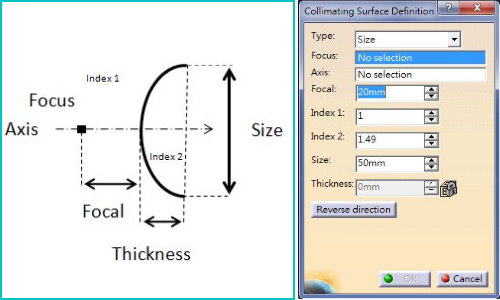

【輸入焦點、焦距和內外折射率等參數，可快速成形曲面】

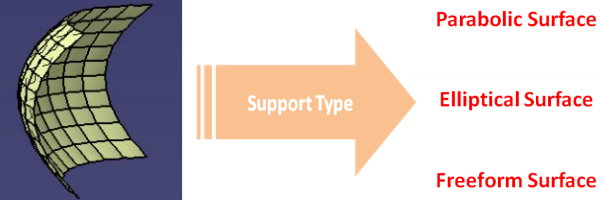

光學表面【Optical Surface】
此指令可快速將網格狀反射面建構在如「拋物曲面」、「橢圓曲面」和「自由曲面」等支撐曲面上。

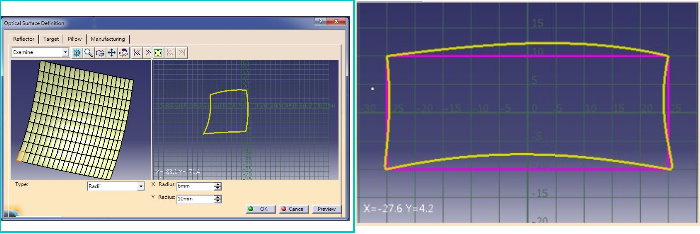

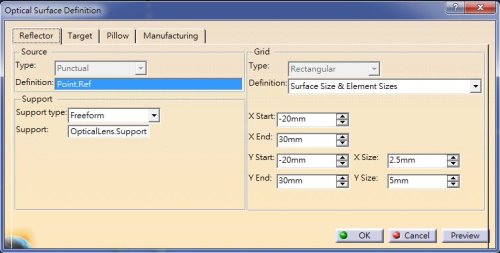

【反射曲面參數對話窗】
【網格面參數對話窗】 【洋紅色框為光型目標區域；黃色框為網格光型區域】
【拋物曲面反射片建構影片】
【PILLOW反射片建構影片】

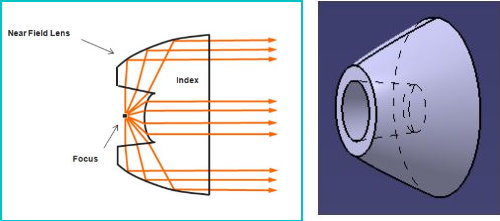

全反射式透鏡【Near Field Lens】
透過此「全反射式透鏡」元件可將來自光源中心(焦點)的大多數光線折射為與該元件光軸平行光線。

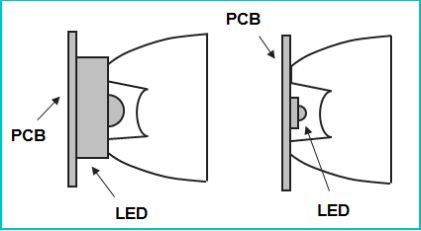

【不同PCB板之LED】

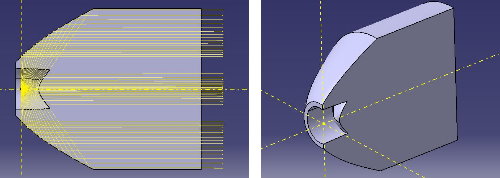

【光線折射路徑剖面示意圖】

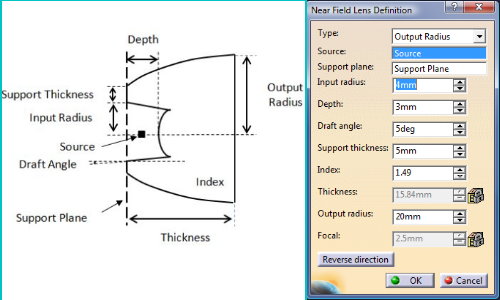

【參數輸入對話窗】
【TIR LENS建構影片】

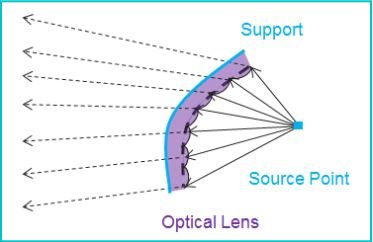

光學透鏡【Optical Lens】
該指令可快速在任意曲面上建構以「稜柱狀」、「枕狀」為基礎之透鏡。

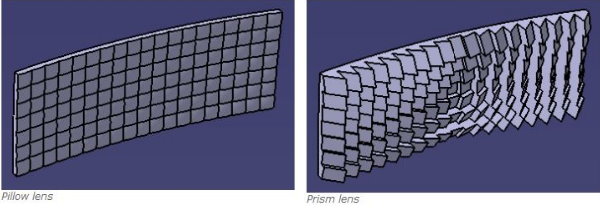

【Pillow & Prism Lens】

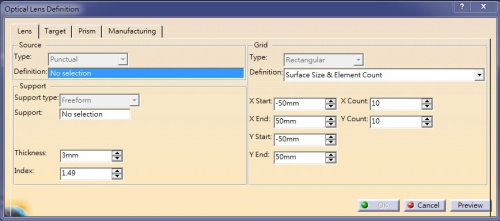

【透鏡支撐面參數輸入】

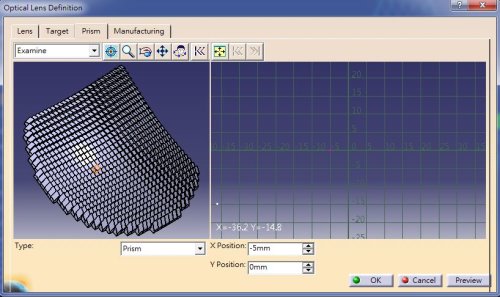

【網格參數輸入】
