導光板Hot Spot網點優化設計應用

品味問題一直是背光模組研發過程中無法避免而絕對會面臨的問題，而品味問題最直接的解決方案就是透過導光板網點的設計與分佈，以往的做法需要搭配一套佈點軟體來協助Optisworks取得網點分佈的資訊來進行模擬，之間的過程雖不致繁瑣，但難免多了一些步驟與時間，如今，透過Optisworks自建的Variable pitches網點分佈自動化調整功能，可以使用其pitch curve快速取得一版優化設計後的結果，另外，對於Hotspot現象也可以利用這項功能搭配設定的技巧來改善Hotspot的困擾，一併的來改善並解決品味問題，有效降低導光板開發成本與時間。

使用之網點型狀與網點密度分佈優化

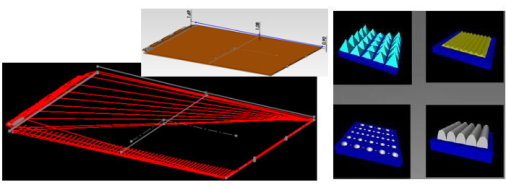

任意結構形狀均可載入使用者可以匯入任何一個3D model 做為Pattern，只要是3D能建構的出來的形狀，都可以匯入做為Pattern。比較重要的是在建構Pattern的3D Model時，長、寬、高都必須維持在1mm的size，因為Pattern的大小是可以由Scale來控制縮放的，因此不需要為不同Size的Pattern做一個新的3D Model。

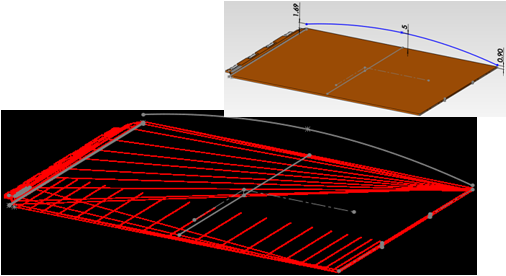

Optisworks經由一條曲線與導光板之距離進行高相對位置之網點間隔距離與疏密變化。曲線距離導光板為該相對位置之網點間隔。如果距離越近則網點距離相對更近。

如將曲線導光板距離加大則該相對位置之網點間格也會同步加大。

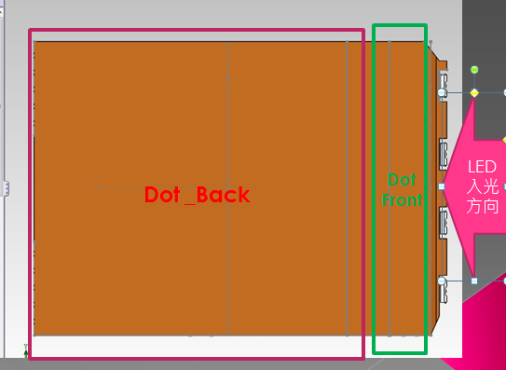

分區設定控制點 進行網點優化設計，優化策略: 先優化返入光處大部分區域"Dot_Back"。
再優化入光處的區域"Dot_Front"

優化過程：

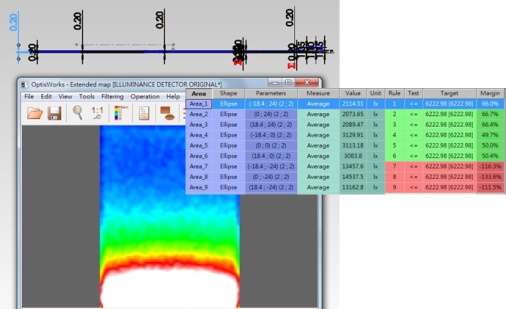

設定曲線與導光板距離都是0.2mm網點間格都相同，所獲得之均勻性40%。

設定曲線結點調整均齊度_2版，優化策略為入光處之網點分佈曲線不動，僅調整反入光處之"Dot_back"曲線結點將光線能量導引至反入光處。

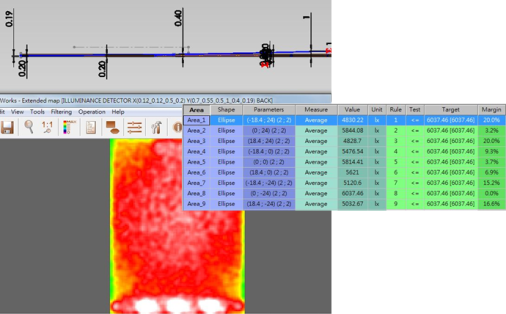

設定曲線結點調整均齊度_3版，調整Y方向曲線結點進行優化模擬，將模擬結果均齊度達80%，先不考慮入光處之 HotSpot品味問題。

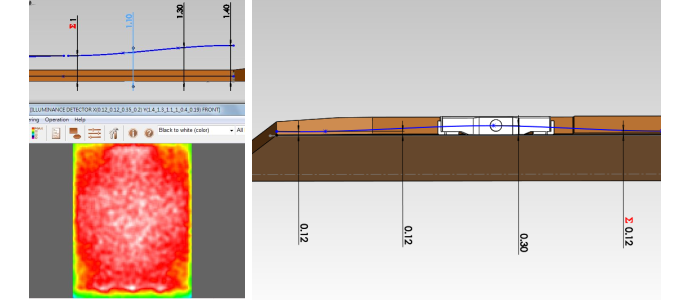

設定曲線結點變化優化第4版，Y方向曲線結點調整完畢後固定不動，接下來，開始調整入光處網點分度曲線結點，將入光處的網點間隔加大達到密度，並於x方向透過曲線結點改變兩個軸向的網點分布情況改善hotspot現象。進行優化後得到第4版優化結果，此時可明顯看出hotspot已出現大幅改善。

設定曲線結點調整均齊度_3版，調整Y方向曲線結點進行優化模擬，將模擬結果均齊度達80%，先不考慮入光處之 HotSpot品味問題。

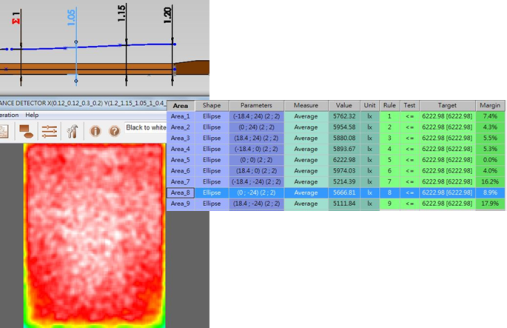

設定曲線結點變化優化第5版，設定曲線結點變化優化將X方向密度變化固定，修正Y方向之網點密度得到第5版之模擬結果

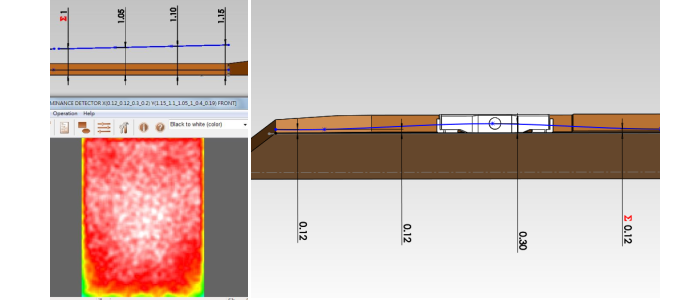

設定曲線結點變化優化第6版，版最後微調入光處之結點後，進行模擬可取得第6版結果，均齊度達82%以上，並消除了hotspot及入光腰身現象，達預期之目標。
