3D珠寶設計軟體實務案例分享：3D珠寶繪圖整合應用-式雅珠寶

在一次特別的機緣下認識式雅珠寶徐先生，並受邀加入公司的優秀團隊，非常幸運能將這幾年所學的３Ｄ技術應用在實務上，目前已有不錯的成績，對我來說更是獲益良多。

目前在市面上軟體方面主要有－Rhino系統包括 ( maixa、rhinojewel、rhinogold、、、等 )及3DESIGN。每個軟體各有不同的優、缺點，其實只要依照使用者的需求選擇即可。
而在模型輸出方面,則有兩種不同的加工方式，分別為CNC (蠟雕機)及RP(快速成型機)兩種。
CNC為減法加工，也就是將物料蠟材，利用不同方向的軸向，進行加工，消去蠟材。CNC優點為加工材料較為彈性，價格較低，適合一般工作室使用，唯受限於加工角度限制，有些局部無法消除蠟塊，加工時間略長。
RP優點為輸出時間短，沒有加工角度限制問題，只要3D模型沒有破面，任何模型都可以被輸出成型，唯機器價格過高，耗材及維修保固費用較高，及模型鑄造時容易有沙洞。

在式雅珠寶裡徐先生給我很大的發揮空間，並提供完善的資源協助我，與大家同心協力完成作品。一件作品從草圖設計到製作完成，需要經過許多繁瑣複雜的步驟，包括一開始與設計師討論風格美感，到最後與師傅討論後製結構問題，每一個環節都需要透過溝通與討論，如此才能製作出完美的作品。

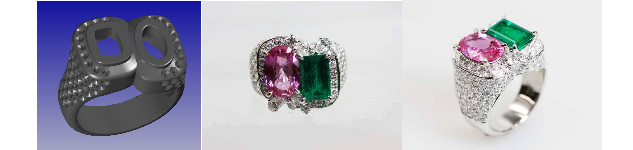

筆者在此與大家分享實作範例。此件作品是我剛進公司不久所繪製的作品，要特別注意的是2個主石的鑲口大小與位置的正確性，還有上方及下方皆有水滴型的鑲口，並須先預留位置，然後在交由師傅後製加工完成。剛開始的初學者 ，對於形體的造型與厚度較不易掌控，尤其是厚度，不是太厚就是太薄，但是有幾次的經驗之後就能掌握的很好了。

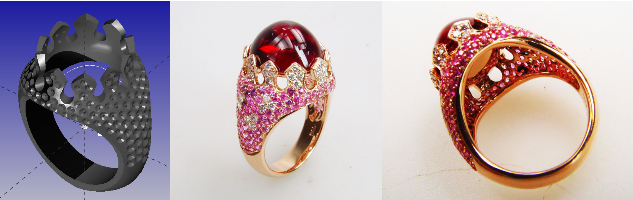

此件作品要注意碧璽主石的大小尺寸及高度，還有如果需要封底的話，類似的細節要如何規劃，這些都是要經過討論的，其實３Ｄ繪圖的好處之一，是減少設計師跟師傅溝通上所造成的誤差，在電腦上就可以即時看到圖形並即時修正。
下圖是３Ｄ圖及成品圖。

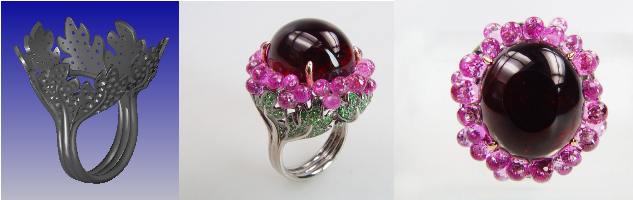

此件作品主要繪製戒身的部分，嘗試繪製非幾何的造型，要注意到葉子的造型美感，因為每個葉子略有不同，對稱及美感更需要留意。主石的鑲台及鳳梨彩剛，在後製時加上去即可。
下圖為３Ｄ圖及成品圖。

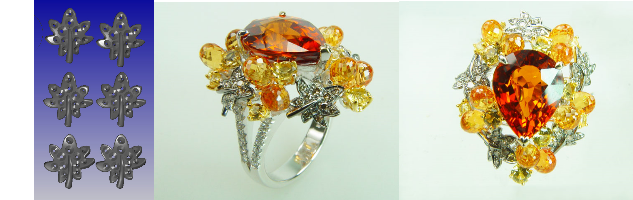

此件作品只繪製楓葉，然後在後製的時候將部分零件組裝而成。如果公司有現成的戒台，用組裝的方式製作可以節省時間及成本。
下圖為３Ｄ圖及成品圖。

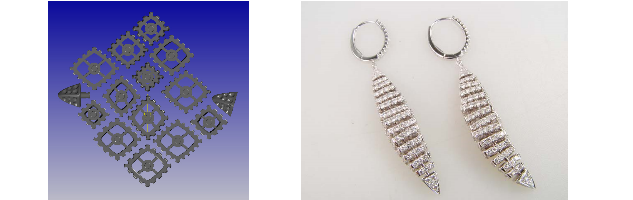

此件作品是結構性為重的設計，尤其是複雜結構，使用3D繪製非常的適合，它能容易製作出精準性高的作品，這是3D繪圖的優勢之一。
下圖為３Ｄ圖及成品圖。

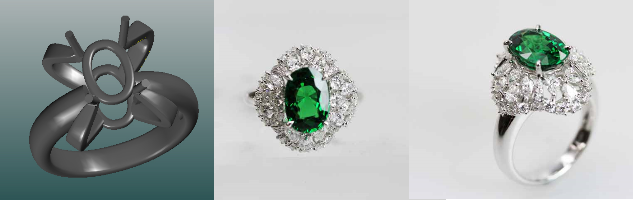

此件作品的主石底座及外框是由師傅手工另外製作，戒面及戒腳由3D繪圖完成。鑽石底部刻面目前須以手工蠟製作，才能精準，所以製作時必須了解，才能避免金料和時間的損耗。

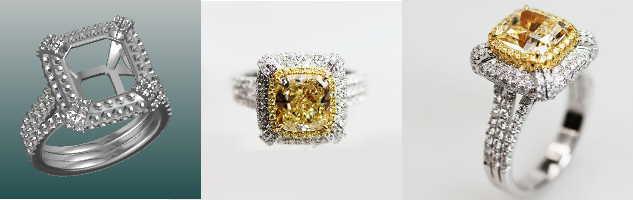

此件作品在繪圖部分只會戒身及四個戒面，以方便師傅後製時作定位，鑲口不在3D繪製是要避免在修台時有修不到的死角，這些小細節要最好在繪圖前就跟師傅討論，避免造成師傅後製不好修台。

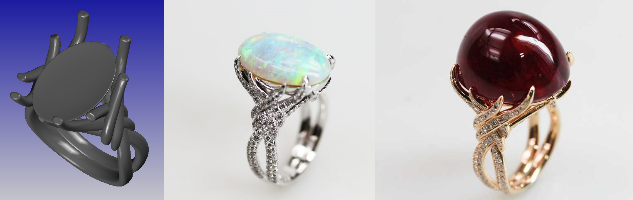

此件作品剛開始是繪製小的版型(蛋白石戒款)，利用3D的縮放功能，能快速的製造另一個放大的戒台(碧璽戒款)。

以上範例為個人之經驗，希望能與大家互相交流，建立起良好的知識平台，期待3D技術能為台灣珠寶產業注入新的活水，並提高台灣珠寶製造技術水準。
(以上圖片由式雅珠寶提供)
