如何設定公差文字、箭頭、線條顏色?
一般我們習慣使用AutoCAD軟體處理2D設計圖，但若3D產品變更，則須重新繪製，而CATIA 繪圖模組能夠同時達到2D與3D同步設變的迅速，這樣加快了整個設計的效率與時間的節省，但對於已習慣用AutoCAD軟體的客戶，想要轉移到CATIA 繪圖模組，整個顯示介面與功能皆不熟悉，所以透過下面介紹將可以對CATIA 繪圖模組有更佳的了解。(共有三篇)
尺寸標註顏色與箭頭設定
尺寸和標註線要黃色，箭頭要三角形充填滿的型式，必須進入管理模式，才能變為如圖所示
尺寸標註字型大小設定
譬如字高內定要3.5mm，必須進入管理模式，才能內訂為3.5mm
註解文字顏色設定
註解文字想要內定為青藍色，必須進入管理模式，才能內訂為青藍色
剖面線條更改
一般CATIA內建剖面線如下圖所示，若要更改另一種線條型式，必須進入管理模式，才能修改

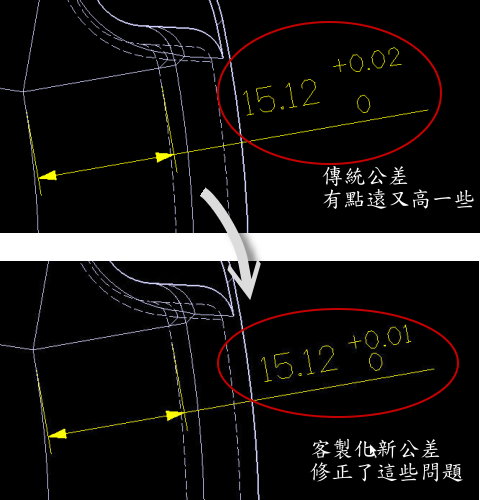

公差設定更改
一般CATIA內建公差設定如下圖所示，若要更改為客製化公差型式，必須進入管理模式，才能修改
尺寸公差
半徑公差
直徑公差
角度公差
