如何設定標註線條與文字、列印設定、局部視圖?
一般我們習慣使用AutoCAD軟體處理2D設計圖，但若3D產品變更，則須重新繪製，而CATIA 繪圖模組能夠同時達到2D與3D同步設變的迅速，這樣加快了整個設計的效率與時間的節省，但對於已習慣用AutoCAD軟體的客戶，想要轉移到CATIA 繪圖模組，整個顯示介面與功能皆不熟悉，所以透過下面介紹將可以對CATIA 繪圖模組有更佳的了解。(共有三篇)
新增一個新的線條粗細選項(譬如虛線要0.2mm粗細，而內建無)

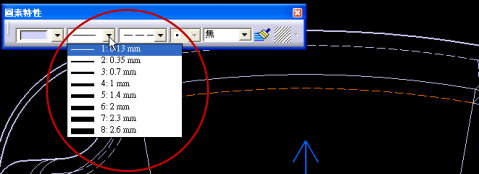

原本線條粗細有1~8選項，但沒有0.2mm的粗細

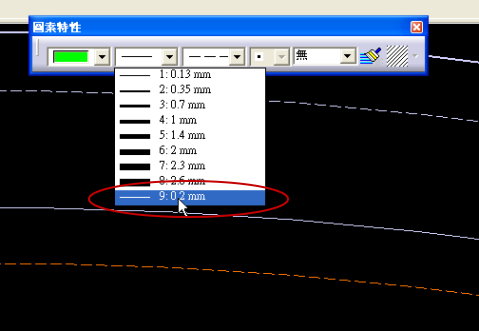

透過設定，圖素特性中的線條粗細就多了第9項 0.2mm可以選擇

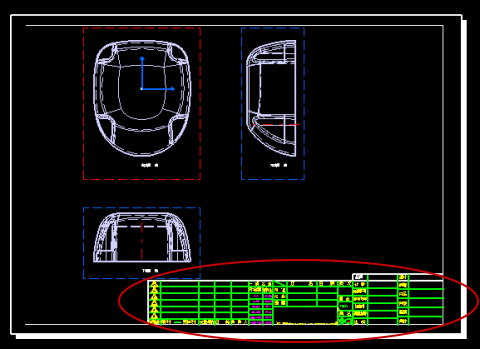

插入圖框

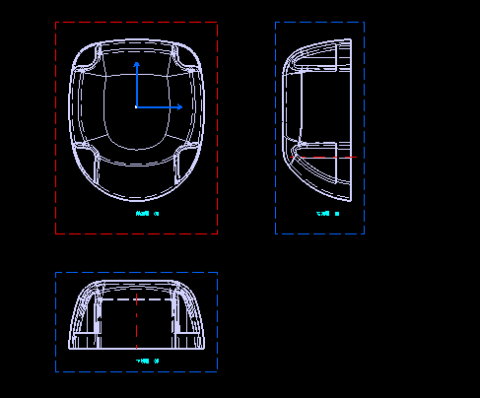

隱藏視圖框

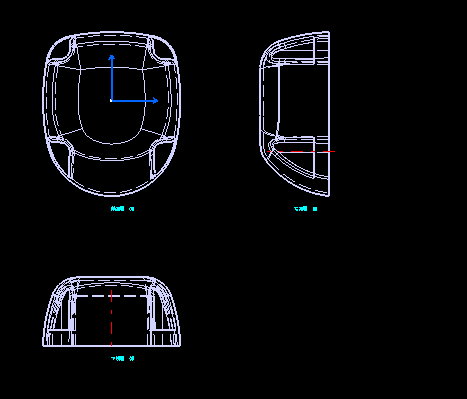

將前、左與下視圖的圖框架隱藏起來
單獨設定某視圖不顯示某線型

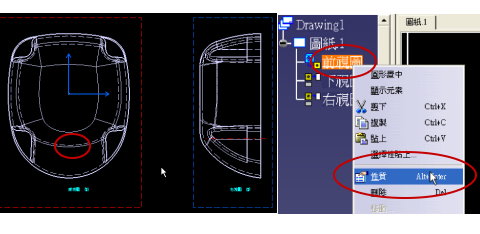

下列圖中，前視圖跟右視圖皆有隱藏線顯示，若只希望將前視圖無隱藏顯示，而右視圖還是有隱藏線顯示，該如何操作? 首先點一下前視圖，右鍵選性質

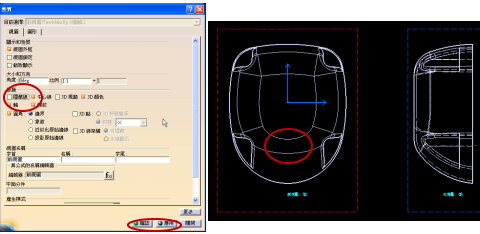

將視窗中的隱藏線取消掉，點應用，點確認，即可，如下圖右邊前視圖就會隱藏線就會消失，其它線條也是一樣做法。

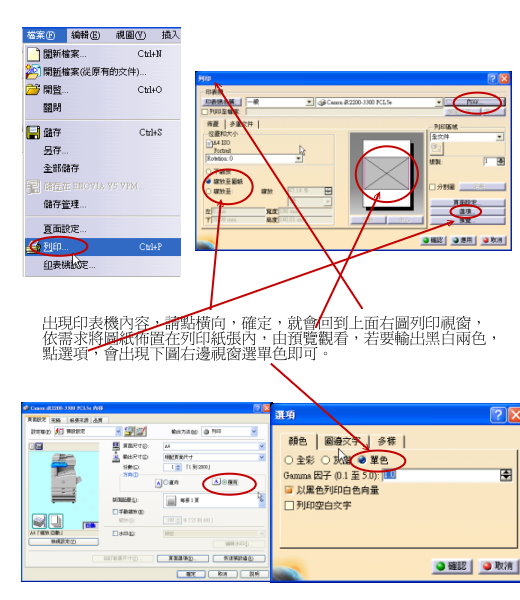

列印設定
檔案\列印，出現一個視窗，點內容
剪下視圖

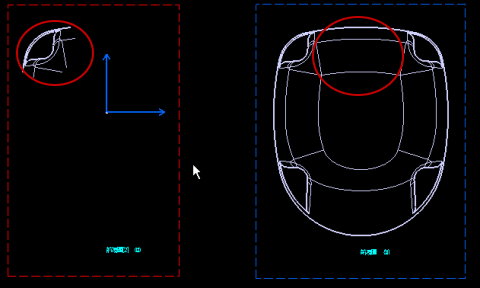

想要某個視圖只顯示某一區域，但並非是放大區域，該如何使用?結果如下圖
插入圖塊

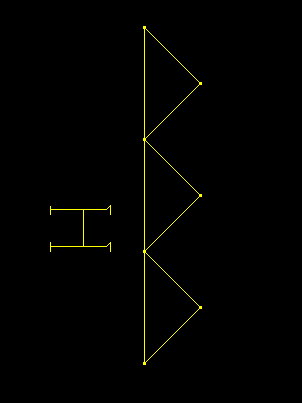

插入自己做的圖塊，點兩下所需圖塊，放置於所需的位置上，如下圖
插入公差符號，變動文字方法
插入客製化的公差圖塊，且可以依所需轉換公差符號角度，如下圖所示
