3DEXPERIENCE CATIA 圖片自動生成2D CAD線稿與CAM 重用編程加工
2023達梭系統臺灣年度高峰論壇成功案例展示
3DEXPERIENCE CATIA 通過自動生成2D CAD線稿和重用編程加工功能，極大地提高了設計和製造流程的效率。該功能可以自動識別3D模型中的特徵，並生成精確的2D CAD線稿，從而節省設計時間並減少手動錯誤。此外，CAM重用編程技術允許設計師和工程師重複使用先前設計和加工過程中已驗證的編程指令，從而確保一致性和質量，提高生產效率，並加快產品上市時間。這些功能使企業能夠更快地響應市場需求，同時保持高質量的生產標準。
案例亮點

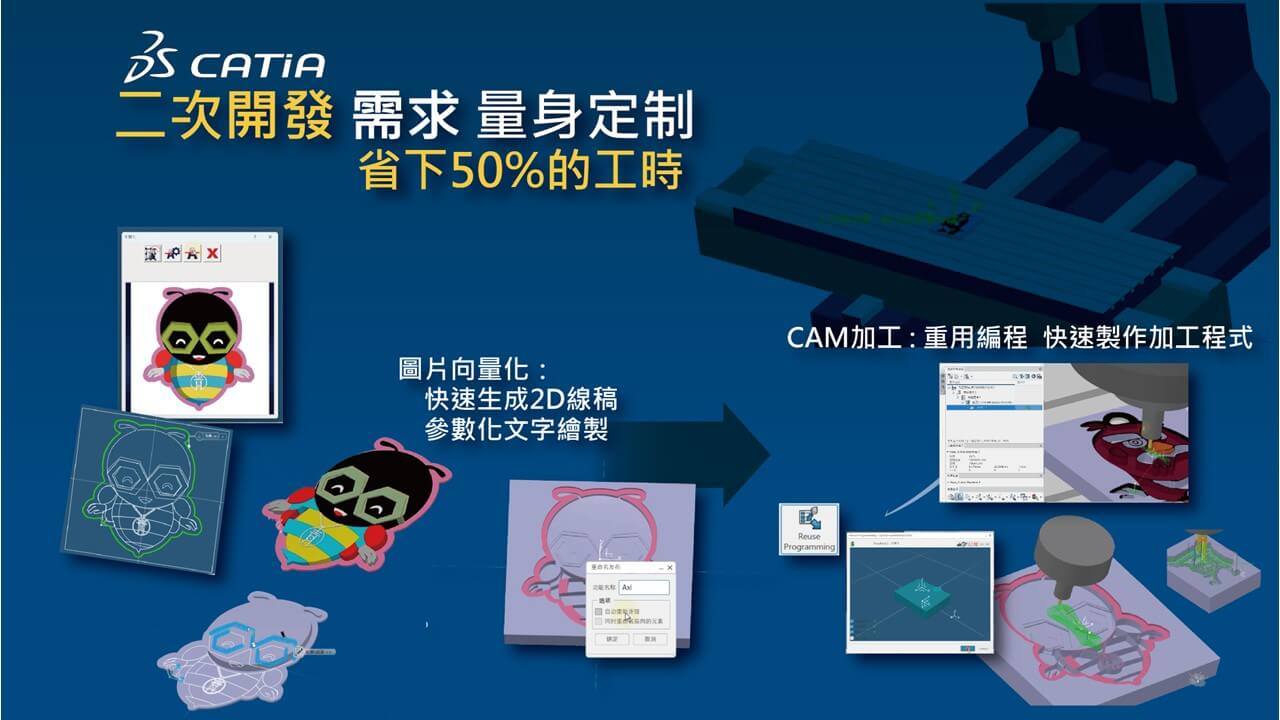

建構於客戶現有的CATIA 軟體基礎上，導入CAA 二次開發技術，協助客戶快速辨識PDF 文件上的設計圖，並自動生成CATIA 可應用的2D 線稿，以提升鞋扣從設計到3D 建模的效率。此外，本案例還擴展至鞋扣塑膠射出模具的刀具路徑設計與CAM 編程，利用CATIA 知識工程中的知識模板（Knowledge Templates）協助客戶重用編程，實現高效生產。這種方法不僅節省了時間和人力成本，還能確保加工過程的穩定性和精確性，從而提升整體生產效率和品質。
具體效益
整體成效是將工時縮減至50%，使得客戶可以更快速地回應品牌方的需求。例如，在NBA總冠軍賽結束後，鞋子品牌方可以及時推出冠軍隊的週邊聯名商品，抓住市場熱度。本案例為CAD與CAM整合不僅幫助公司節省了大量時間和資源，加快了新產品上市速度，也提高了競爭力。此外，CAM重用編程的效益還體現在降低人為風險方面。由於重用編程在CATIA模組中屬於知識工程的類別，能確保新的加工任務與先前的加工程序保持一致，避免了因為重新設計而可能引入的錯誤。這種一致性不僅確保了加工過程的穩定性和精確性，還能夠維持一定的品質水平，即使是新手員工所編碼的CAM也能符合標準，提升企業整體生產效率和品質保障。
影片介紹
什麼是知識工程？

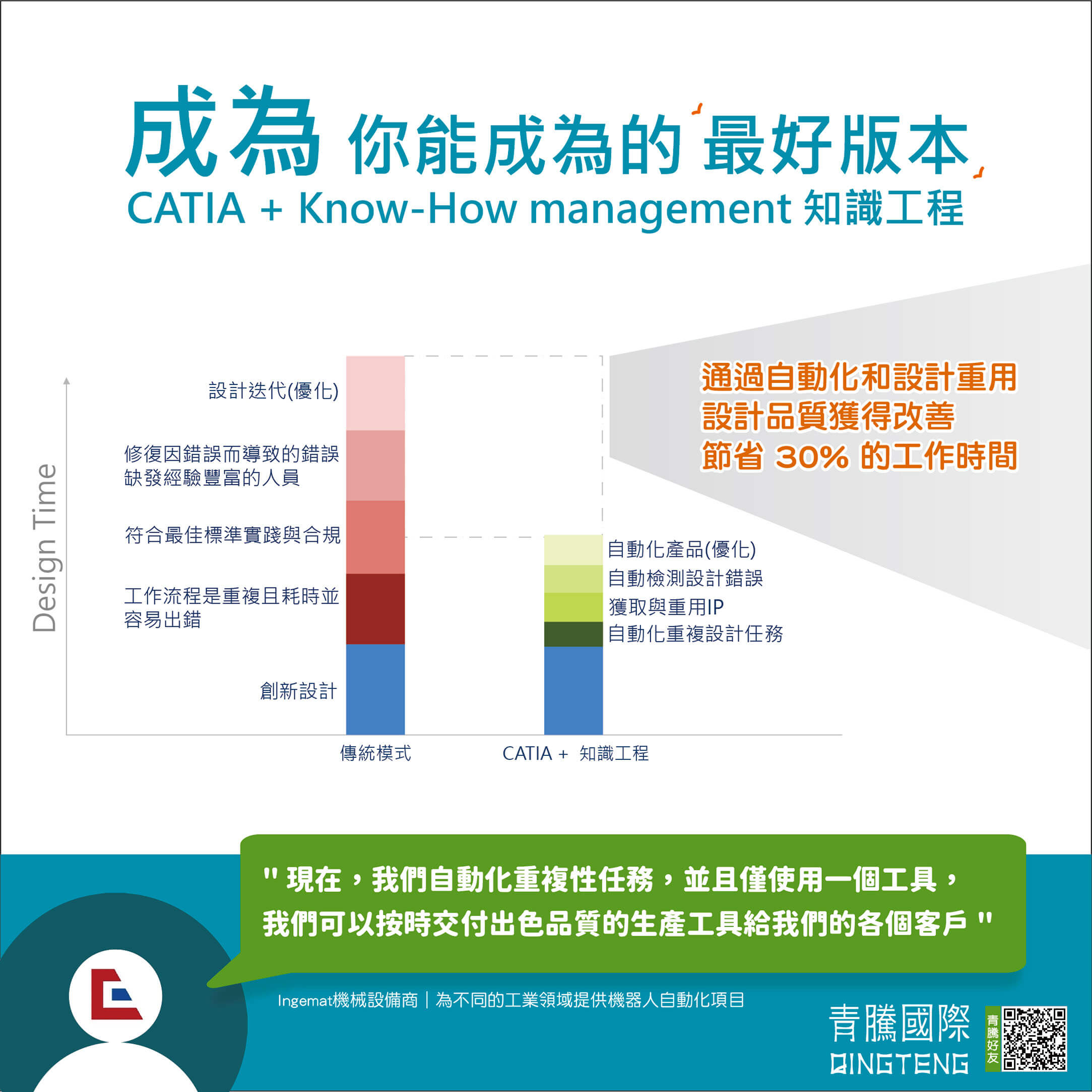

現今市場趨勢是將所有資產數位化，因此現在許多企業投入精力在這項工作，而知識則是無形資產中很重要的一部份。要能有效掌握並運用這些知識非常重要，因此數位化知識並再次利用變得更加關鍵。
應用場景：
1. 對企業已有設計資産實現的高度重用和快速變型設計
2. 基于行業企業標準（法規或設計規範）和已有經驗（最佳實踐）的快速校核
3. 産品自動優化以獲得最佳結果
4. 規範化，標準化的設計流程定制，以規範設計過程
5. 業務流程自動化（自動化出圖，自動化報告……）
6. 基于3DEXPERIENCE Web端的3D 創成式創新設計（3D Generative Innovator）實現規則驅動的參數化外形快速創建與便捷編輯。
3DEXPERIENCE CATIA CAA 自動生成圖片套件

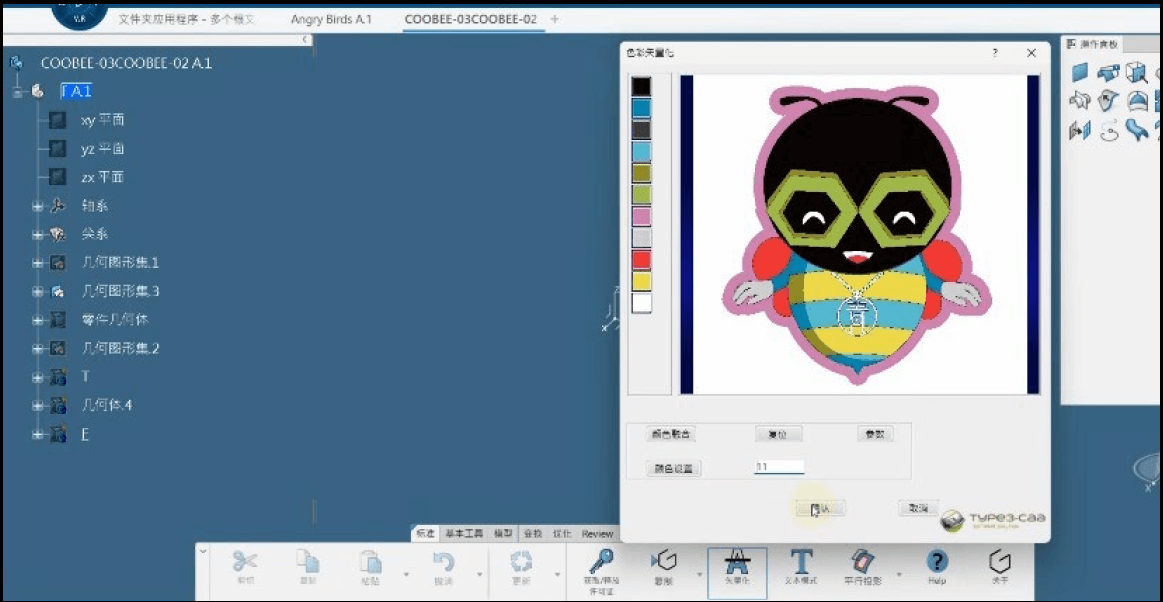

CAA二次開發影像辨識的介面設定，可調整抓取的顏色數量、容差值、雜訊點、與平滑度等設定。圖片格式包含：BMP、JPEG、TIFF、GIF、或PNG檔。CAA的影像辨識技術包含顏色特徵提取（Color Feature Extraction）、圖像向量化（Image Vectorization）、影像處理與編輯（Image Processing and Editing）等，生成精確的貝茲曲線（Bézier curve）。CAA二次開發影像辨識套件具有一定水準的精準度，協助您自動生成2D線稿，減少人工描圖的時間，直接進行3D建模
